在廣告標識人的認知里,精神堡壘的整套設計安裝是一家廣告標識企業實力的驗金石。更深一步的,攻克精神堡壘在設計制作中的難點——深化設計才是一家成熟有實力的廣告標識公司的“內功”。
一、深化設計的目的 1.選用合適的材料,設計出優化的結構 ①根據實際需要選用合適骨架結構用材料;
一、深化設計的目的
1.選用合適的材料,設計出優化的結構
②設計最合理的骨架結構;
③根據效果圖合理地選用面板材料;
④設計最合理的面板結構。
2.設計合理的工藝路線
①設計骨架結構的生產工藝流程;
②設計合理的面板生產工藝流程;
③設計最佳的組裝工藝流程;
④設計包裝、運輸和安裝的辦法。
3.做出詳細材料清單為精準報價服務
①可以控制直接材料的用量和費用;
②根據材料費用可以估計人工時費用;
③為投標報價提供精準的參數,避免失誤。
二、深化設計的依據 深化設計的依據,主要從以下3點入手: ①甲方的具體要求(合同) ②標識規劃設計的效果圖
二、深化設計的依據
深化設計的依據,主要從以下3點入手:
③國家有關的標識設計規范 做好標識的深化設計是項目成功的關鍵。
三、深化設計需要考慮的因素 深化設計需要考慮的因素: ①安全因素;
三、深化設計需要考慮的因素
深化設計需要考慮的因素:
②滿足規劃設計的要求;
③合理的選用材料;
④合理的工藝過程;
⑤生產成本的因素;
⑥包裝運輸?shù)囊蛩兀?/span>
⑦方便安裝和維修的因素。

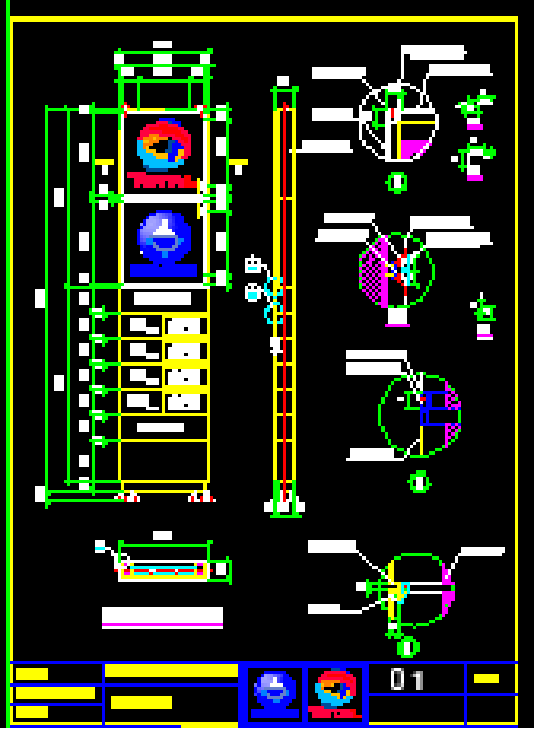

四、施工圖設計方法 1.建立統一的圖紙技術規范 ①圖紙是工程師的語言,是工程中交流的工具,圖紙必須表達準確、標注清晰,使人看的明白,說的清楚。 ②一個公司人員很多,大家對問題的看法也有差別。如果大家沒有統一的規范,各行其是,就不能形成統一的意志,達成統一的意見。這對工程施工是會產生影響的。為了統一意志,規范圖紙的畫法,避免出現影響施工的問題,必須建立圖紙的技術規范。
四、施工圖設計方法
1.建立統一的圖紙技術規范
③圖紙技術規范是強制性的,必須遵守的制度,不允許各行其是,隨心所欲。必須從上而下學習貫徹執行。
2.設計圖紙要注意的幾個環節
①基準的統一:測量基準、設計基準、制造基準,檢驗基準、安裝基準必須統一,否則就無法保證產品制造的精度、保證正確安裝。
②圖樣畫法必須符合國家機械制圖標準,必須符合三視圖的投影關系,不能缺少俯視圖。缺少一個視圖就不能完整的反映構件(零件)的特征。
③標注尺寸線的位置,應盡量安排在兩視圖的中間,便于尺寸對照。
④要統一規定圖樣的深度,對總圖、部件圖、結構圖、零件圖要分別畫出,單獨形成圖樣。
⑤為了便于區分各零件,便于統計匯總,必須給每個零件命名,而且名稱不能出現重復,要有所區別。
⑥圖樣的標注:圖樣標注時,要抓住主要的尺寸和要素,不要重復,也不要漏標,要求簡明扼要。標注時要標明零件的名稱、數量、材料、尺寸,便于材料統計匯總,形成材料清單,計算出直接材料成本。
⑦編寫技術要求,生產工藝要交代清楚,避免出現工藝偏差。技術要求的編寫要符合圖樣規范的規定。
⑧做好技術交底,通過技術交底,開好諸葛亮?xí)?,讓參加生產的班組充分發表意見,對材料選用、工藝路線、生產設備、工藝流程等事項提出改進措施,制定工藝方案,商討對特殊工藝的解決辦法。達到設計與生產的充分溝通,讓生產者加深對設計意圖的理解,強化設計與加工制作的配合。
五、精神堡壘的深化設計 1.根據平面設計的效果圖合理的選用材料,其材料應符合以下的基本原則: ①滿足標識安全的要求: 設計師必須了解材料的力學性質,了解材料截面形狀對強度的影響,根據國家頒布的有關技術規范,計算風荷載,合理的選用材料,充分利用材料的截面形狀,提高標識的強度。要考慮標識結構的合理性、可靠性,還要考慮包裝運輸方面的安全要求。(參考《建筑結構荷載規范》 GB50009;《鋼結構設計標準》 GB50017;中華人民共和國行業標準《城市戶外廣告設施技術規范》CJJ149-2010 ;《建筑地基基礎設計規范》GB50007) ②滿足標識藝術設計的要求:選用材料時要保證設計的品位,充分展現創意設計的精華,不能因?yàn)檫x用材料不當而影響整體效果,改變創意設計的形象。 ③滿足生產工藝的要求:選用材料要便于加工,通過生產加工工藝,保證生產出滿足創意設計的標識產品。簡單的一句話,就是要做的出來,原汁原味。 ④滿足生產成本的要求:合理的選用材料,既要滿足創意設計的要求,又要保證安全可靠,同時還要保證公司能夠中標,能夠?qū)崿F(xiàn)預期的利潤。 在選用材料時,要考慮形象的需要,又要考慮安全需要,還要考慮工藝簡單易行,節省材料和人工時,降低生產成本,把握開源與節流的準則,使公司能夠獲得理想的利潤。(選擇材料時必須借助設計手冊,根據設計手冊來選擇材料)
五、精神堡壘的深化設計
1.根據平面設計的效果圖合理的選用材料,其材料應符合以下的基本原則:
2.根據效果圖合理設計標識的骨架結構
①考慮立柱的間距。 ②要考慮精神堡壘的燈光;燈具的位置;如何安裝與維護。
③要考慮底板的尺寸和安裝的方向,筋板的尺寸和位置;

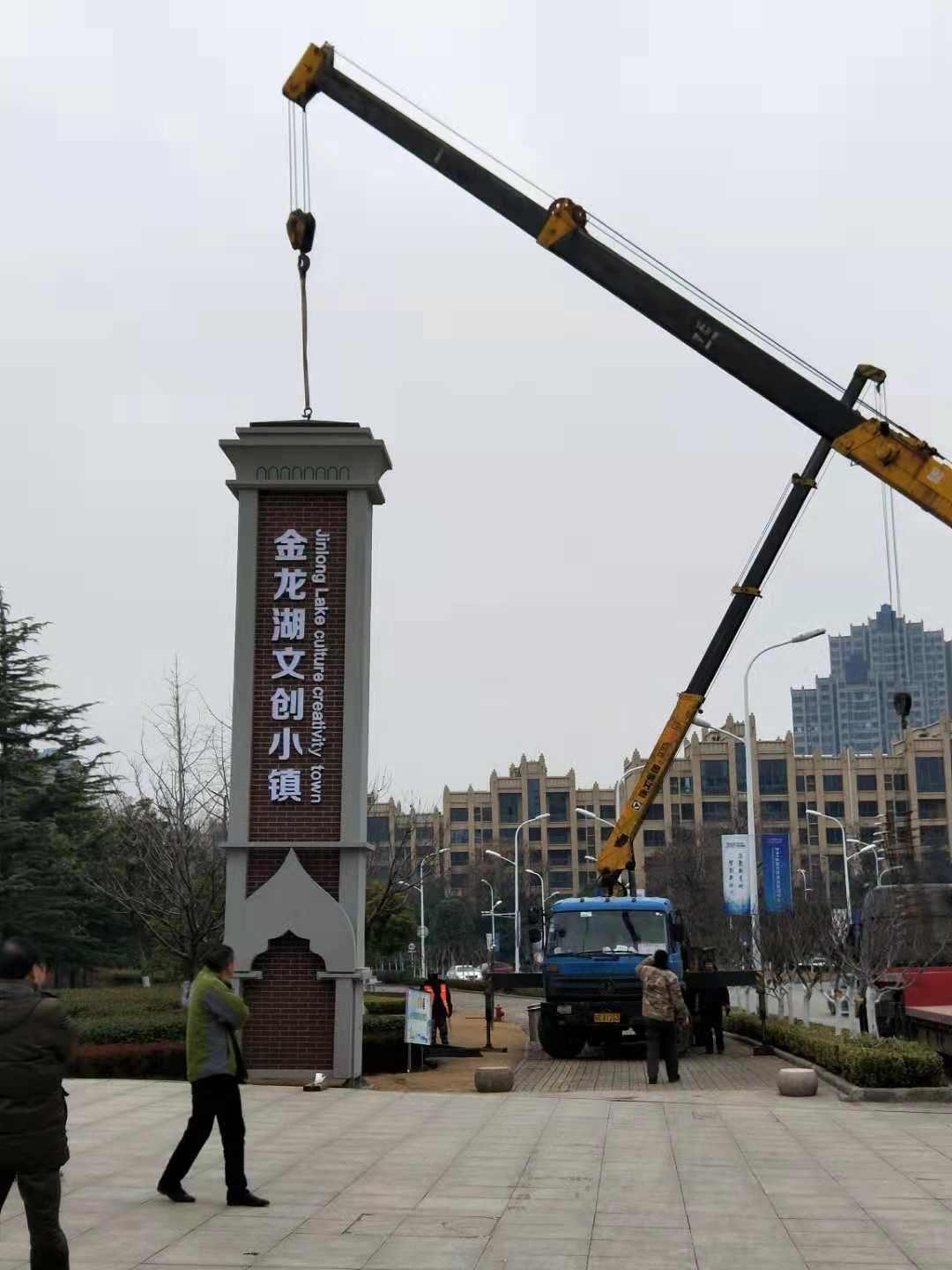

④要考慮保證精神堡壘能方便的吊運和安裝;
⑤要充分考慮精神堡壘的基礎制作與地腳螺栓的尺寸關系問題。
⑥要統籌考慮標識整體結構的強度和剛度,保證在制作、運輸和起吊、安裝過程中標識不會發生較大的變形,不能使標識的畫面和結構產生損傷。
⑦要考慮骨架結構與面板的定位與連接問題,用什么方式連接才能保證面板與骨架的連接即方便又可靠。
3.根據效果圖設計面板的結構形式和加工程序
①面板的加工時如何保證外觀的形狀和尺寸,充分保證創意設計的效果;
②面板尺寸較大必需拼接時,要采用面板內襯骨架,在拼接時能充分保證面板外形統一,接縫平整,保證面板不變形,不翹曲。要認真考慮面板補強的措施,保證在制作、包裝、運輸、起吊、安裝和使用的過程中不會產生變形,滿足效果設計的要求;
③考慮畫面的加工工藝,生產、安裝的先后次序,要力爭做到精益求精,滿足客戶的需求;
④標識的表面涂裝,顏色以及涂料選用要符合創意設計的要求;
⑤標識的生產工藝,要充分注意制作和安裝的基準,連接方式;制定合理的工藝流程,協調好生產工藝穿插,保證生產過程中有條不紊。

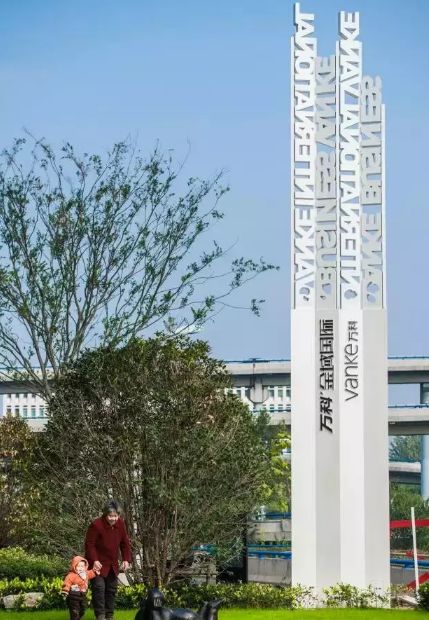

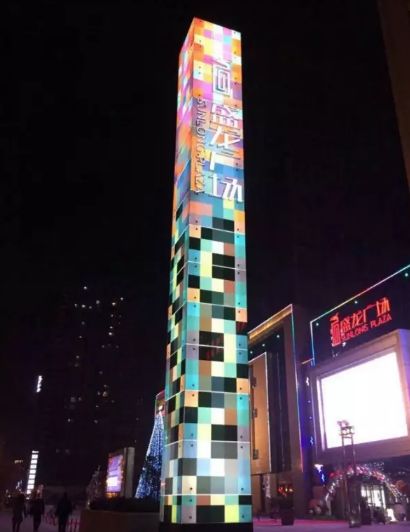

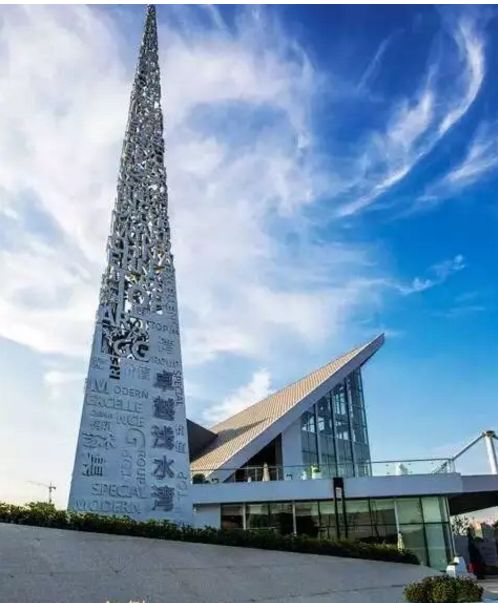

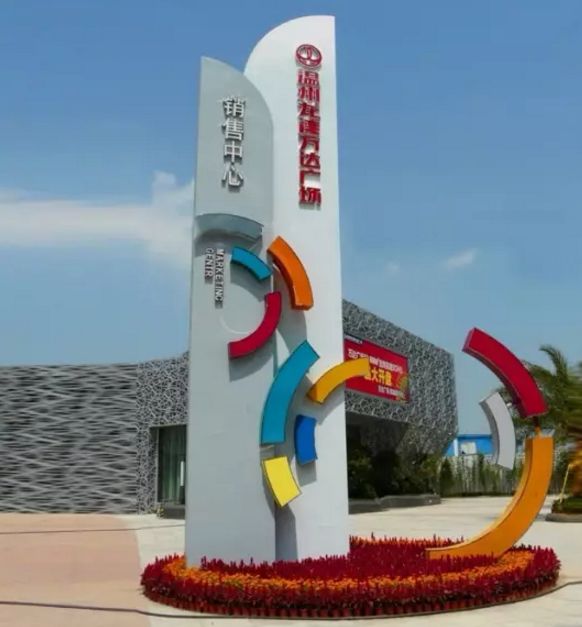

常見的落地標識設計的演變過程:
4.骨架結構與面板的連接
對于大型的精神堡壘,面板必須采用鋁型材或其它的骨架材料做支撐,保證面板整體一致,邊縫齊整。要合理的選用安裝基準和尺寸偏差,既要保證能裝的上,又要保證裝的穩。螺釘?shù)囊?guī)格、螺釘?shù)某叽?、間距和數量都要考慮清楚。
5.合理選擇電源與光源
合理的選用電源和光源,不同的光源,安裝方式不同,骨架結構也有差異。燈光不是越亮越好,而是要求柔和、均勻適度,看了舒服為好。要注意節能、環保。 考慮售后的維修方便,特別是大尺寸的精神堡壘,在考慮燈光效果時,應盡量采用便于維修的活動式燈架,為今后的維修提供方便。
6.設計好收口方式
好的收口方式可以規避加工的缺陷,增加標識的立體效果,可以起到畫龍點睛的作用。在圖樣上應標明收口所用的材料、形狀、尺寸,安裝的位置和固定方式。必要時可采用局部放大圖,并配以文字加以說明。 7.加工、包裝、運輸、安裝等環節的保護措施 在做標識設計方案時,要充分考慮加工、包裝、吊裝、運輸?shù)拳h(huán)節的保護措施。要保證在加工過程有抓手,方便包裝,便于吊裝和運輸。 8.考慮標識基礎與安裝的關系 設計地基基礎,要考慮整體的安全和穩定,插筋和箍筋的尺寸和密度??紤]基礎和地腳螺栓的位置與尺寸,制作混凝土基礎用的模板?;A(chǔ)澆灌之后要有一定養護期,使混凝土具備足夠的強度才能進行大型標識的安裝。 在精神堡壘加工過程中,要保證地腳螺栓的位置尺寸與模板完全一致,混凝土基礎的地腳螺栓位置必須按照模板確定,不得隨意變更。否則安裝時將會遇到很大的麻煩,無法保證正確安裝。
7.加工、包裝、運輸、安裝等環節的保護措施
在做標識設計方案時,要充分考慮加工、包裝、吊裝、運輸?shù)拳h(huán)節的保護措施。要保證在加工過程有抓手,方便包裝,便于吊裝和運輸。
8.考慮標識基礎與安裝的關系
設計地基基礎,要考慮整體的安全和穩定,插筋和箍筋的尺寸和密度??紤]基礎和地腳螺栓的位置與尺寸,制作混凝土基礎用的模板?;A(chǔ)澆灌之后要有一定養護期,使混凝土具備足夠的強度才能進行大型標識的安裝。
在精神堡壘加工過程中,要保證地腳螺栓的位置尺寸與模板完全一致,混凝土基礎的地腳螺栓位置必須按照模板確定,不得隨意變更。否則安裝時將會遇到很大的麻煩,無法保證正確安裝。
